·技术创新，降低电动搬运门槛
自重小、载重大，适合狭小空间：

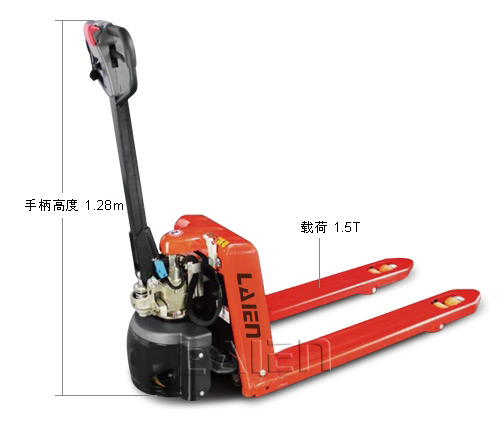

·体积小，适用广；整车重量仅有140kg，轻松承重1300kg。
专利手柄头设计：
·全新的一体化手柄头设计，操控触手可达。
操作便捷：
·充分考虑人机工程的手柄头设计，各功能按钮方便轻松操作；
·内置充电机，充电更便捷。
专利集成设计：
·控制器和液压缸专利集成设计，大大提高控制器维修检测的便捷性。
安全稳重：
·便捷的紧急断电插拔件、强壮的驱动轮防护罩，使用更安全。
维修简便：
·模块化设计更利于问题的排查和维修。
| 特征 | 动力单元 | 半电动 | ||
| 操作类型 | 步行式 | |||
| 载荷(Q) | kg | 1500 | ||
| 载荷中心距(c) | mm | 600 | ||
| 承载长度(x) | mm | 883/946 | ||
| 轴距(y) | mm | 1152/1215 | ||
| 重量 | 自重（含电瓶） | kg | 140 | |
| 轴载，满载驱动端/承载端 | kg | 540/1100 | ||
| 轴载，空载满载驱动端/承载端 | kg | 110/30 | ||
| 轮胎 底盘 | 轮胎类型，驱动轮/承载轮 | 聚氨酯/聚氨酯 | ||
| 驱动轮尺寸（直径×宽度） | Ф210×70 | |||
| 承载轮尺寸（直径×宽度） | 2×Ф80x60（Ф74×88） | |||
| 驱动轮，平衡轮/承载轮数量 | 1x/4 | |||
| 后轮距，承载端(b11) | mm | 410 | 535 | |
| 尺寸 | 起升高度(h3) | mm | 115 | |
| 操作位置手柄杆最小/最大高度(h14) | mm | 715/1280 | ||
| 货叉下降后叉面高度(h13) | mm | 85 | 75 | |
| 整车长度(l1) | mm | 1588 | ||
| 到货叉垂直面的长度(l2) | mm | 438 | ||
| 整车宽度(b1) | mm | 560 | 685 | |
| 货叉尺寸(s/e/l) | mm | 50/150/1150 | ||
| 货叉外宽(b5) | mm | 560 | 685 | |
| 轴距中心处离地间隙(m2) | mm | 35 | 35 | |
| 通道宽度，1000长×1200宽mm托盘(Ast) | mm | 1669 | ||
| 通道宽度，1200长×800mm宽托盘(Ast) | mm | 1869 | ||
| 转弯半径(Wa) | mm | 1415 | ||
| 性能 | 行走速度，满载/空载 | km/ h | 3.5/4 | |
| 起升速度，满载/空载 | m/s | 10mm/次 | ||
| 下降速度，满载/空载 | m/s | 手动下降 | ||
| 爬坡度，满载/空载 | % | 2/6 | ||
| 制动 | 电磁式 | |||
| 驱动 | 驱动电机功率S2 60min | kW | 0.65 | |
| 起升电机功率S3 15% | kW | 手动起升 | ||
| 电瓶电压/容量K5 | V/Ah | 24/30 | ||
| 电瓶重量 | kg | 9.5×2 | ||
| 电瓶尺寸，长/宽/高 | mm | 185/125/190 | ||
| 其他 | 驱动控制类型 | DC | ||
| 转向类型 | 机械 | |||
| 工作分贝 | dB (A) | 74 | ||
